Sichern Sie die PV-Anlage vor Blitz- und Überspannungsschäden – unter Beachtung der normativen Vorgaben der DIN EN 62305-3, Beiblatt 5. Deren Anforderungen gelten auch für Gebäude ohne äußeres Blitzschutzsystem.
Aufgrund ihrer exponierten Lage sind PV-Anlagen besonders durch direkte und indirekte Auswirkungen von Blitzeinschlägen gefährdet. Die elektrische Verbindung des PV-Systems zur Elektrotechnik des Gebäudes kann bei Blitzeinwirkungen schwerwiegende Konsequenzen haben. Sichern Sie deshalb die PV-Anlage mit einem professionellen Blitzschutzsystem von DEHN.
NORMATIVE VORGABEN BEACHTEN
Beiblatt 5 der DIN EN 62305-3 beschreibt die Schutzmaßnahmen für den äußeren und inneren Blitzschutz bei PV-Stromversorgungssystemen. Hierdurch ist u.a. Überspannungsschutz zum besonderen Schutz des Wechselrichters auf der DC-Seite erforderlich. Diese Anforderungen gelten auch für Gebäude ohne äußeres Blitzschutzsystem, da die DIN VDE 0100-712 bei der Errichtung von PV-Anlagen hinsichtlich des Überspannungsschutzes ebenfalls auf das Beiblatt 5 der Blitzschutznorm verweist. Das Beiblatt unterscheidet drei Anwendungsfälle für PV-Anlagen, die Grundlage für die Planung und Auswahl von Schutzmaßnahmen sind.
ÜBERSPANNUNGSSCHUTZ VERHINDERT SCHÄDEN
Überspannungen führen häufig zur Zerstörung von Anlagenteilen wie Wechselrichter, Anlagenüberwachung und Sensoren, welche die Basis für die Steuerung des intelligenten Energiemanagementsystems in modernen Gewerbebetrieben sind. Ein Überspannungs-Schutzkonzept für den im Beiblatt 5 beschriebenen Anwendungsfall bei „Gebäude mit PV-Anlage, mit äußerem Blitzschutz und ausreichendem Trennungsabstand“ umfasst z.B. :

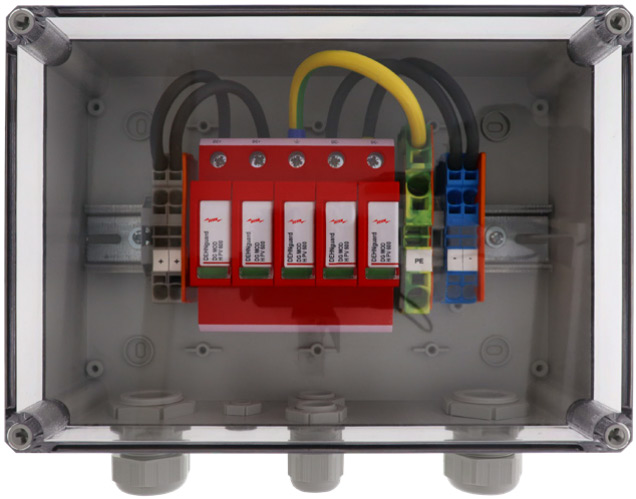

- Schutz der DC-Seite des Wechselrichters mit Generatoranschlusskasten DEHNcube 2 YPV. Die anschlussfertige Systemlösung ist für 1 MPPT- und 2 MPPT-Anwendungen verfügbar und kann für die gängigen Wechselrichtertypen im Wohnbau oder Kleingewerbe eingesetzt werden. DEHN-cube 2 YPV bietet eine einfache Push-in-Anschlusstechnik und eine schnelle Wandmontage.
- Schutz der AC-Seite des Wechselrichters mit dem Typ 2-Ableiter DEHNguard MP. Mit integriertem Endgeräteschutz und praktischen Push-in-Doppelklemmen zur schnellen und einfachen Durchgangsverdrahtung am Wechselrichter. Das spart Zeit und Platz.
- Schutz der Daten- und Kommunikationsschnittstelle mit BLITZDUCTORconnect, DEHNpatch und der Fernmeldeeinheit DEHNrecord IRCM. Das perfekte Zusammenspiel der Schutz- und Monitoringeinheit erleichtert die Installation, das Handling und die Überwachung der eingesetzten Schutzbausteine.
Sowohl AC- als auch DC-Seite-Ableiter sind so nah wie möglich am Wechselrichter zu installieren. Beträgt die Leitungslänge zwischen dem Ableiter und dem zu schützenden Gerät mehr als 10 m, empfiehlt es sich zusätzliche Typ 2-Ableiter einzusetzen.
HVI BLITZSCHUTZ
Ein professionelles äußeres Blitzschutzsystem sichert das Gebäude und die PV-Module vor den Folgen eines direkten Blitzeinschlags. In der Praxis lassen sich mit konventionellen Blitzschutzsystemen die erforderlichen Trennungsabstände aufgrund von Platzmangel oder Architekturvorgaben oft nicht realisieren. Die Lösung: ein HVI basiertes Blitzschutzsystem. Mit dem einzigartigen Aufbau und Spezialmantel ermöglicht HVI Blitzschutz die Einhaltung des Trennungsabstandes – und das auf einfachste Weise.
Alles auf einen Blick: Schutzkonzepte für PV-Anlagen auf Wohn- und Gewerbebauten finden Sie unter http://de.hn/8yYRs.
