11.05.2023 Im Forschungsprojekt „DeMoBat“ erarbeiteten zwölf Verbundpartner Konzepte und Anwendungen, um Komponenten von Elektroautos nachhaltig und wirtschaftlich handzuhaben und wiederaufzubereiten zu können.

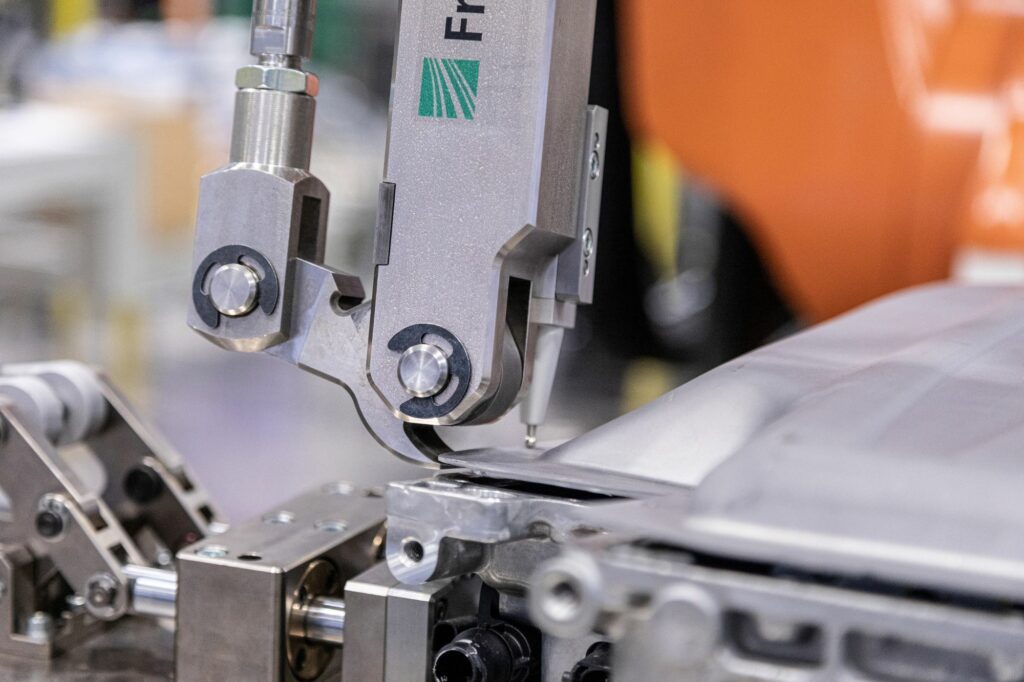

Im Projekt ist vielfältige Hardware für die automatisierte Demontage entstanden, so beispielsweise dieser Kleinteilegreifer. (Bild: Fraunhofer IPA, Rainer Bez)
Mit dem Hochlauf der Elektromobilität wächst auch der Berg an ausgedienten Batterien und damit das Problem der Entsorgung und des Recyclings der elektrischen Komponenten. Ein Batteriesystem hat nämlich nur eine durchschnittliche Lebensdauer von etwa zehn Jahren. Unter Nachhaltigkeits- und Kostengesichtspunkten stellt sich vor diesem Hintergrund die Frage nach der Rückgewinnung wertvoller Rohstoffe aus den ausgedienten Batterien.
Genau daran arbeiteten seit Ende 2019 zwölf Forschungspartner im baden-württembergischen Projekt DeMoBat (Industrielle Demontage von Batterien und E-Motoren). Sie entwickelten neue Konzepte und Technologien, um die elektrischen Komponenten so handhaben und aufbereiten zu können, dass möglichst wenig Abfall entsteht und wenig verwendete Rohstoffe verloren gehen. Die Projektkoordination lag beim Fraunhofer IPA, gefördert wurde es vom Ministerium für Umwelt, Klima und Energiewirtschaft Baden-Württemberg, wo die Automobilindustrie ein wichtiger Wirtschaftsfaktor ist.
Im Projekt wurden zunächst die rechtlichen Rahmenbedingungen untersucht sowie die Marktpotenziale und Rücklaufmengen von Autobatterien analysiert. Daraus leiteten die Projektpartner mögliche Geschäftsmodelle ab und bewerteten diese. Ein neu entwickeltes Life-Cycle-Datenmanagement ergänzte die Arbeiten, ebenso wie eine Kostenanalyse von Demontage- und Recyclingnetzwerken bis ins Jahr 2050.
Demontagegerechtes Batteriedesign
Ein wichtiger Aspekt für die industrielle Demontage ist ein entsprechendes Design der Batterien, das heißt, wie eine Batterie gestaltet sein soll, um manuell oder roboterbasiert reparier- bzw. demontierbar zu sein. Aktuell existieren unterschiedlichen Batteriemodelle der verschiedenen Automarken und -modelle, deren Bauweise noch ungünstig für ein Recycling oder alternative Kreislaufwirtschaftsstrategien ist. Ein Ergebnis im Projekt ist daher eine Handlungsempfehlung für ein recycelfreudiges Design. Die demontagegerechte Batterie wurde zudem prototypisch aufgebaut und umfangreich untersucht.

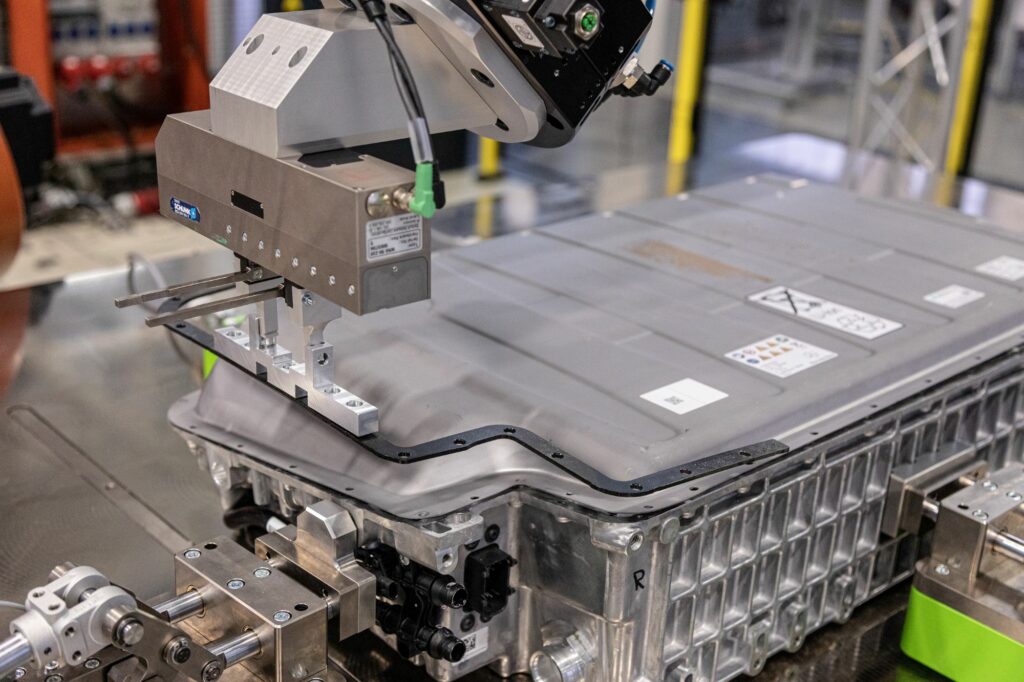

Zum Öffnen von Klebeverbindungen zwischen Ober- und Unterschale einer Batterie ist das Werkzeug namens »Knacker« entwickelt worden. (Bild: Fraunhofer IPA, Rainer Bez)
Prototypen für Tests und Demontage
Zu Beginn müssen die Batterien auf noch vorhandene Kapazität und Alterserscheinungen getestet werden, wobei auch Temperaturanalysen einfließen können. Dann gilt es zu testen, wie sich die Batterien öffnen lassen und Komponenten entnommen werden können. Dafür entstand in DeMoBat ein roboterbasierter Demonstrator. Zudem wurden benötigte Werkzeuge entwickelt, die beispielsweise Objekte greifen und Schrauben bzw. Verbindungen lösen können. Dies erfordert auch eine leistungsstarke Bildverarbeitung, die eine Vielzahl an Schrauben, Kabeln etc. erkennen können muss.
Im Projekt wurden 25 Technologien konzeptioniert und getestet, von denen 8 vollumfänglich als Demonstrations- und Erprobungsroboterwerkzeuge aufgebaut wurden und für den industriellen Dauerbetrieb einsetzbar wären. Zudem wurde ein flexibles Demontagesystem entwickelt, das eine zerstörungsfreie Demontage bis auf Zellebene abbilden kann. Ein wichtiger Bestandteil des flexiblen Demontagesystems ist das Sicherheitskonzept, bei dem die Temperatur als möglicher Indikator einer Kettenreaktion genutzt wird, sollte eine Batterie in Brand geraten.
Außerdem wurden Technologien für Industrieroboter mit spezialisierten, selbstkonstruierten Werkzeugen entwickelt, mithilfe derer elektrische Antriebsaggregate automatisiert demontiert werden können. Auch hier kommen unterstützende Bildverarbeitungssysteme zum Einsatz, die Schrauben und Bauteile erkennen und das manuelle Teachen der Roboter für jeden einzelnen Prozessschritt ersparen. Um Kollisionen des Roboters mit Bauteilen zu verhindern, erfolgt nach jedem Demontageschritt eine Erfolgskontrolle über Sensoren und 3D-Kamerasysteme. Eine anschließende Signalübertragung an eine zentrale Prozesssteuerung gewährleistet einen sicheren Prozessablauf.
Wiederverwendung chemischer Rohstoffe
Die Partner strebten zudem an, einen effizienten Wertschöpfungskreislauf zu etablieren, der zunächst durch mechanische Trennung und Rückführung der im Batteriepack enthaltenen Bestandteile erfolgen soll. Das eingesetzte wasserbasierte Recycling ist eine neuartige Form der direkten Wiedergewinnung von Schwarzmasse. Neben einer teilautomatisierten Öffnung und Separierung der Zellbestandteile wird ein Hochdruckwasserstrahl eingesetzt, um die Elektrodenbeschichtung von den Trägerfolien abzulösen. Die durchgeführte ökobilanzielle Untersuchung (engl. Life Cycle Assessment, LCA) verdeutlicht den Projektpartnern zufolge den Effizienzgewinn: Das Treibhauspotenzial verringerte sich um den Faktor 10 bis 20. So können Rezyklate mit geringem CO2-Fußabdruck bereitgestellt werden, was bei hoher Beimengung die produktionsbezogenen Treibhausgasemissionen bedeutend reduziert.
Wissens- und Technologietransfer im neuen Erprobungszentrum
Die in DeMoBat entwickelten Technologien bilden die Grundlage für den Aufbau eines Erprobungszentrums, in dem neue Formen der Batterieproduktion entwickelt und getestet werden können, aber auch das Recycling von E-Komponenten weiterentwickelt wird. »Damit trägt das Projekt dem essenziellen Technologietransfer Rechnung, mithilfe dessen Baden-Württemberg wie auch Deutschland beim Thema E-Komponenten-Recycling in eine Spitzenposition gebracht werden sollen«, betont Professor Kai Peter Birke, der am Fraunhofer IPA das Zentrum für digitalisierte Batteriezellenproduktion leitet. (pq)
