16.07.2026 – Die BAUR GmbH hat eine neue Version ihres Kabelprüfgeräts shirla entwickelt.
shirla ist ein portables Gerät für die Prüfung von Kabel und Kabelmänteln und dient der Vor- und Nachortung von Kabelfehlern. Nach Angaben des österreichischen Herstellers BAUR ist mit dem Gerät die Kabel- und Kabelmantelprüfung mit Gleichspannungen bis 10 kV möglich.

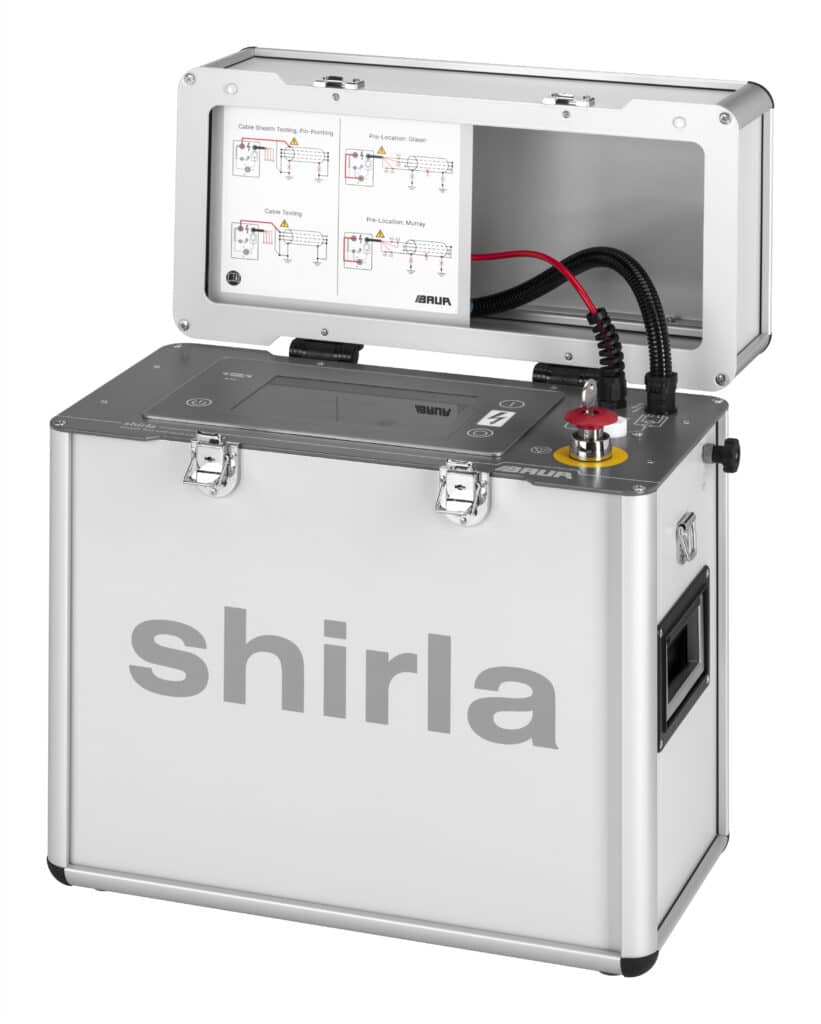

Das Kabelprüfgerät shirla des österreichischen Anbieters BAUR. (Bild: BAUR GmbH)
Die Fehlervorortung basiere auf dem Messbrückenprinzip nach Murray bzw. Glaser, das speziell für die Prüfung von Energiekabeln ausgelegt sei. „Für die Nachortung erdfühliger Fehler erzeugt shirla eine getaktete Spannung und unterstützt so die Schrittspannungsmethode mit dem Nachortungssystem BAUR protrac“, gibt der Hersteller an. Erdfühlige Fehler sind Isolationsfehler in elektrischen Kabeln oder Systemen, bei denen der stromführende Leiter Kontakt mit dem Erdreich oder geerdeten Teilen hat. Die dadurch verursachten Fehlerströme können lebensgefährliche Berührungsspannungen erzeugen.
Neue Software
In der neuen shirla-Version löst ein großes Touchdisplay die bisherige Bedienung per Drehknopf ab. Die neue Software „BAUR flow UI“ leitet den User anhand vorausgewählter Schritte durch den Arbeitsablauf. Nützliche Hinweise lassen sich bei Bedarf einblenden. Die Ergebnisse der Prüfzyklen oder der Kabelfehlerortung können auf dem Touchdisplay als Messkurven oder als Report angezeigt werden. shirla speichert die Berichte automatisch und ermöglicht ihren Export auf einen USB-Stick.
Technisch gebe es durch die Ausgangsstrombegrenzung Verbesserungen bei der Mantelprüfung und Fehlerverortung. Durch Vorgabe einer Obergrenze können User ein versehentliches „Brennen“ des Kabels vermeiden. Bei der Nachortung stehen nun fünf Impulsmuster zur Auswahl, was beim Arbeiten in einer störungsreichen Umgebung hilfreich sein könne. (cst)
